Batteri termisk styring

i elektriske køretøjer





EHP-seriens termiske styringsenheder har fordele såsom høj effektivitet, sikkerhed, miljøbeskyttelse, CAN 2.0-kommunikation og selv-fejldiagnose. De kan realisere tre funktionelle tilstande: køling, opvarmning (valgfrit) og selv-cirkulation.

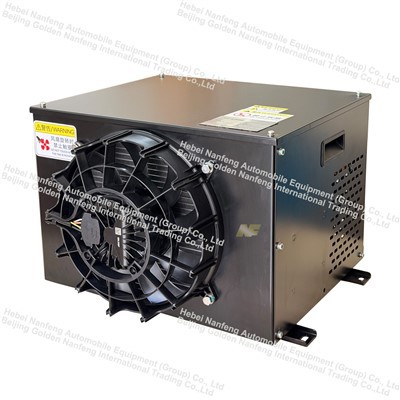

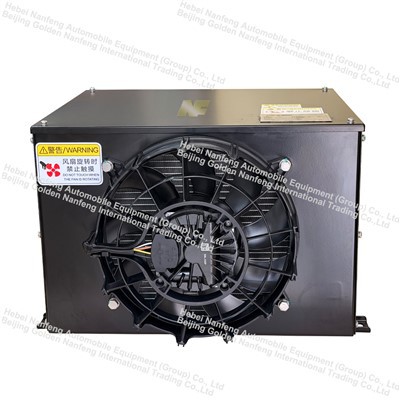

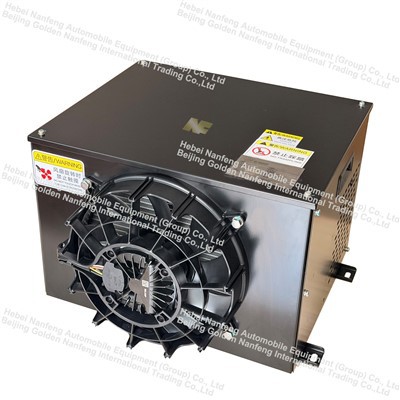

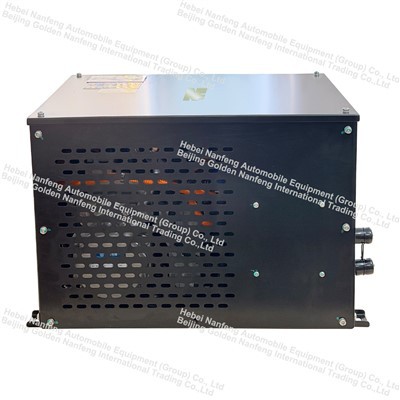

EHP-seriens termiske styringsenhed er et kølesystem, der bruges til at køle batteripakkerne i nye energikøretøjer.



Under køretøjets drift eller opladning stiger batteripakkens temperatur på grund af den omgivende temperatur eller batteripakkens egne opladnings- og afladningsegenskaber, hvilket får batteriet til at miste sit optimale driftsmiljø. Dette produkt er designet til vand-kølede batteripakker. Ved at kontrollere vandtemperaturen sikrer det, at batteripakken fungerer inden for et bestemt temperaturområde, hvilket garanterer batterikvaliteten, forlænger dets levetid og sikrer køretøjets rækkevidde.



Sammenlignet med traditionelle kølemetoder har dette produkt hurtig varmeafledning, høj effektivitet, stabil temperaturkontrol, væsentligt forbedret batteriydelse og forlænget levetid.









Model	NFEHP3.0-3
Arbejdsmiljø	-20~55 grader
Kølemiddel	R1234yf/R134A
Kølende væske	50% 50% ethylenglycol/vand opløsning
Høj spænding	540VDC (450-720VDC)
Lav spænding	24VDC (18-32VDC)
Nominel kølekapacitet	4,5KW
Nominel varmekapacitet	5KW
Overspændingsbeskyttelse/overspændingsgenvinding	750/720V DC
Under-spændingsbeskyttelse/under-gendannelse	400/430V DC
Æske farve	Sort
Veje	＜35 kg
Vandtæt beskyttelsesniveau	IP67













Figur 1-1 Arbejdsprincipdiagram af vandkølet enhed



Det skematiske diagram af EHP-batteriets termiske styringssystem er vist i figur1-1. Rød repræsenterer kølecyklussen, og blå repræsenterer kølevæskecyklussen. Enheden har tre tilstande: køletilstand, varmetilstand (valgfri) og selvcirkulationstilstand. Enheden skifter mellem disse tre tilstande baseret på parametre tilbageført fra batteripakkens BMS.​

•











• Før enheden betjenes, skal en jordledning tilsluttes.

• Før betjening af enheden skal du kontrollere, at vandrørene er sikret for at forhindre sprøjt af frostvæske på grund af trykopbygning efter drift.

• Før du betjener enheden, skal du kontrollere, at alle elektriske komponenter og stik er installeret i de korrekte positioner og ikke er løse.

• Før du betjener enheden, skal du kontrollere, at de positive og negative terminaler på højspændingsstikkene matcher tegningerne.
